鋼芯鋁鎂硅稀土合金絞線

產品類別：鋁合金絞線
產品名稱：鋼芯鋁鎂硅稀土合金絞線
點擊次數：
摘要：
鋼芯鋁鎂硅稀土合金絞線：華威鋼芯鋁鎂硅稀土合金絞線在鋁鎂硅合金的基礎上經過技術研發，添加稀土元素，使鋼芯鋁鎂硅稀土合金絞線產品質量更加優越。

鋼芯鋁鎂硅稀土合金絞線的參數和性能：

鋼芯鋁鎂硅稀土合金絞線

一、標準

鋼芯鋁鎂硅稀土合金絞線按GB9329-88、GB/T1179-1999及美國標準ASTM-B399、ASTM-B711生產制造，鋼芯鋁鎂硅稀土合金絞線具有很好的抗拉強度，而其導電率只比鋁線降低10%左右，可用于一般大跨越輸電線路上。

二、名稱、型號及適用范圍

名稱 型號 適用范圍
GB9329-88 GB/T1179-1999
鋼芯鋁鎂硅稀土合金絞線(AACSR) LHAGJ、LHBGJ JLHA2/G1A、
JLHA2/G1B、
JLHA2/G3A、
JLHA1/G1A、
JLHA1/G1B、
JLHA1/G3A		 適用于架空大跨越電力傳輸線路。適用于大跨度或重冰雪的架空傳輸線路。在沿?；蛴懈g氣候的工地可選用防腐型

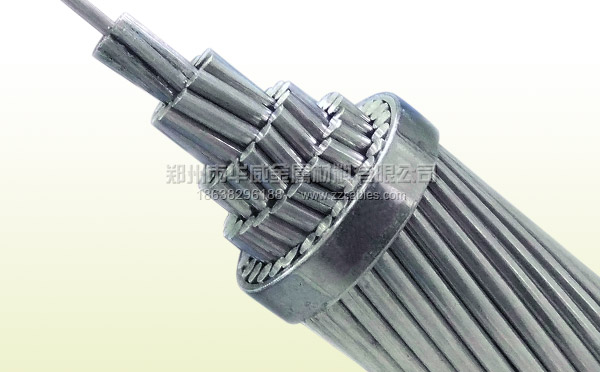

三、產品結構示意圖

鋼芯鋁鎂硅稀土合金絞線

鋼芯鋁鎂硅稀土合金絞線結構示意圖

四、主要性能參數

鋼芯鋁鎂硅稀土合金絞線LHAGJ、LHBGJ GB9329-88

標稱截面(mm2) 結構根數/直徑 重量(kg/km) 計算拉斷力(kN) 20℃時直流電阻不大于(Ω/km)
鋁合金 鋼 LHAGJ LHBGJ LHAGJF1 LHBGJF1 LHAGJF2 LHBGJF2
10/2 6/1.50 1/1.50 42.8 42.8 42.8 5.18 3.14026
16/3 6/1.85 1/1.85 65.1 65.1 65.1 7.89 2.06445
25/4 6/2.32 1/2.32 102.4 102.4 102.4 12.26 1.31272
35/6 6/2.72 1/2.72 140.7 140.7 140.7 16.86 0.95501
50/8 6/3.20 1/3.20 194.8 194.8 194.8 23.05 0.68999
50/30 12/2.32 7/2.32 371.1 378.7 382.6 48.58 0.66059
70/10 6/3.80 1/3.80 274.7 274.7 274.6 32.51 0.48930
70/40 12/2.72 7/2.72 510.1 520.6 525.9 66.78 0.48058
95/15 26/2.15 7/1.67 380.2 384.1 400.8 45.72 0.35508
95/55 12/3.20 7/3.20 706.0 720.6 728.0 90.46 0.34722
120/7 18/2.90 1/2.90 378.5 378.5 396.7 42.47 0.28114
120/20 26/2.38 7/1.85 466.1 471.0 491.4 56.05 0.28977
120/70 12/3.60 7/3.60 893.6 912.0 921.3 114.50 0.27435
150/8 18/3.20 1/3.20 460.9 460.9 483.0 51.43 0.23090
150/25 26/2.70 7/2.10 600.1 606.4 632.7 72.18 0.22515
185/10 18/3.60 1/3.60 583.3 583.3 611.3 65.09 0.18244
185/30 26/2.98 7/2.32 731.5 739.1 771.3 86.98 0.18483
210/10 18/3.80 1/3.80 649.9 649.9 681.1 72.52 0.16374
210/35 26/3.22 7/2.50 852.6 861.5 898.7 101.35 0.15830
240/30 24/3.60 7/2.40 921.0 929.2 971.3 107.85 0.13712
240/40 26/3.42 7/2.66 962.9 972.9 1015.2 114.48 0.14033
300/20 45/2.93 7/1.95 1001.0 1006.4 1071.3 113.70 0.11504
300/50 26/3.83 7/2.98 1207.9 1220.5 1273.5 143.62 0.11189
300/70 30/3.60 7/3.60 1400.0 1418.4 1474.7 168.36 0.10987
400/25 45/3.33 7/2.22 1293.7 1300.7 1384.9 146.97 0.08558
400/50 54/3.07 7/3.07 1509.6 1522.9 1611.6 174.67 0.08399
400/95 30/4.16 19/2.50 1857.4 1884.1 1959.6 226.01 0.08228
500/35 45/3.75 7/2.50 1640.6 1649.5 1756.2 185.22 0.06748
500/65 54/3.07 7/3.44 1895.4 1912.2 2023.5 219.31 0.06689
630/45 45/4.20 7/2.80 2058.0 2069.2 2203.0 232.34 0.05379
630/80 54/3.87 19/2.32 2385.2 2408.2 2548.8 278.14 0.05285
800/55 45/4.80 7/3.20 2668.1 2702.6 2877.5 301.50 0.04118
800/100 54/4.33 19/2.60 2988.5 3017.4 3149.1 348.57 0.04222
1000/45 72/4.21 7/2.80 3105.9 3117.1 3353.3 343.71 0.03348
1000/125 54/4.84 19/2.90 3729.8 3765.7 3985.2 434.91 0.03379

鋼芯鋁鎂硅稀土合金絞線JLHA2/G1A、JLHA2/G1B、JLHA2/G3A   GB/T1179-1999

型號 鋼比(%) 面積(mm2) 單線根數 單線直徑 直徑 單位長度質量(kg/km) 額定抗拉力(kN) 20℃時直流電阻(Ω/km)
鋁 Al 鋼 St. 總和 Total 鋁 Al 鋼 St. 鋁 Al 鋼 St. 鋼芯 Core 絞線 Conductor. JLHA2/G1A JLHA2/G1B JLHA2/G3A
16 17 18.4 3.07 21.5 6 1 1.98 1.98 1.98 5.93 74.4 9.02 8.81 9.88 1.7934
25 17 28.8 4.80 33.6 6 1 2.47 2.47 2.47 7.41 116.2 13.96 13.62 15.25 1.1478
40 17 46.0 7.67 53.7 6 1 3.13 3.13 3.13 9.38 185.9 22.02 21.25 24.17 0.7174
63 17 72.5 12.10 84.6 6 1 3.92 3.92 3.02 11.8 292.8 34.68 33.48 37.58 0.4555
100 6 115 6.39 121 18 1 2.85 2.85 2.85 14.3 366.4 41.24 40.79 42.97 0.2880
125 6 144 7.99 152 18 1 3.19 3.19 3.19 16.0 458.0 51.23 50.43 43.47 0.2304
125 16 144 23.4 167 26 7 2.65 2.06 6.19 16.8 579.9 69.86 68.22 76.42 0.2310
160 6 184 10.2 194 18 1 3.61 3.61 3.61 18.0 586.2 65.58 64.56 68.03 0.1800
160 16 184 30 214 26 7 3.00 2.34 7.01 19.0 742.3 88.52 86.42 96.61 0.1805
200 6 230 12.8 243 18 1 4.04 4.04 4.04 20.2 732.8 81.97 80.69 85.04 0.144
200 16 230 37.5 268 26 7 3.36 2.61 7.83 21.3 927.9 110.64 108.02 120.77 0.01444
250 10 288 28.3 316 22 7 4.08 2.27 6.80 23.1 1013.5 117.09 115.12 127.72 0.1154
250 16 288 46.9 335 26 7 3.75 2.92 8.76 23.8 1159.8 138.31 135.03 150.96 0.1555
315 7 363 25.1 388 45 7 3.20 2.14 6.41 25.6 1196.5 136.28 134.52 143.30 0.0917
315 16 363 59.0 422 26 7 4.21 3.28 9.83 26.7 1461.4 171.90 166.00 188.44 0.0917
400 7 460 31.8 492 45 7 3.61 2.41 7.22 28.9 1519.4 172.10 169.87 180.69 0.0722
400 13 460 59.7 520 54 7 3.29 3.29 9.88 29.7 1738.3 201.46 195.49 218.17 0.0723
450 7 518 35.8 554 45 7 3.83 2.55 7.66. 30.6 1709.3 193.61 191.10 203.28 0.0642
450 13 518 67.1 585 54 7 3.49 3.49 10.50 31.5 1955.6 226.64 219.93 245.44 0.0643
500 7 575 39.8 615 45 7 4.04 2.69 8.07 32.3 1899.3 215.12 212.33 255.86 0.0758
500 13 575 74.6 650 54 7 3.68 3.68 11.1 33.2 2172.9 251.82 244.86 269.73 0.0758
560 7 645 44.6 689 45 7 4.27 2.85 8.54 34.2 2127.2 240.93 237.82 252.97 0.0516
560 13 645 81.6 726 54 19 3.90 2.34 11.7 35.1 2420.9 283.21 277.49 305.25 0.0516
630 4 725 31.3 756 72 7 3.58 2.39 7.16 35.8 2248.0 249.62 247.43 258.08 0.0459
630 13 725 91.8 817 54 19 4.13 2.48 12.4 37.2 2723.5 318.61 312.18 343.40 0.0459
710 4 817 35.3 852 72 7 3.80 2.53 7.60 38.0 2533.4 281.32 278.85 290.85 0.0407
710 13 817 104 921 54 19 4.39 2.63 13.20 39.5 3069.4 359.06 351.82 387.01 0.0407
800 4 921 39.8 961 72 7 4.04 2.69 8.07 40.4 2854.6 316.98 314.19 327.72 0.0361
800 8 921 76.7 997 84 7 3.74 3.74 11.20 41.1 3145.1 356.03 348.35 374.44 0.0362
900 4 1036 44.8 1081 72 7 4.28 2.85 8.60 42.8 3211.4 356.60 353.47 368.69 0.0321
900 8 1036 86.3 1122 84 7 3.96 3.96 11.9 43.6 3538.3 400.53 391.90 421.25 0.0322
1000 8 1151 93.7 1245 84 19 4.18 2.51 12.5 45.9 3916.8 446.37 439.81 471.67 0.0289
1120 8 1289 105.0 1394 84 19 4.42 2.65 13.3 48.6 4386.8 499.93 492.59 528.27 0.0258

鋼芯鋁鎂硅稀土合金絞線JLHA1/G1A、JLHA1/G1B、JLHA1/G3A GB/T1179-1999

型號 鋼比(%) 面積(mm2) 單線根數 單線直徑 直徑 單位長度質量(kg/km) 額定抗拉力(kN) 20℃時直流電阻(Ω/km)
鋁 鋼 總和 鋁 鋼 鋁 鋼 鋼芯 絞線 JLHA2/G1A JLHA2/G1B JLHA2/G3A
16 17 18.6 3.10 21.7 6 1 1.99 1.99 5.96 5.96 75.1 9.67 9.45 10.53 1.7934
25 17 29.0 4.84 33.9 6 1 2.48 2.48 7.45 7.45 117.3 14.69 14.62 16.27 1.1478
40 17 46.5 7.75 54.2 6 1 3.14 3.14 9.42 9.42 187.7 23.63 22.85 25.79 0.7174
63 17 73.2 12.20 85.4 6 1 3.94 3.94 11.8 11.8 295.6 36.48 35.26 39.41 0.4555
100 6 116.0 6.64 123.0 18 1 2.87 2.87 14.3 14.3 369.9 45.12 44.67 48.86 0.2880
125 6 145 8.07 153 18 1 3.21 3.21 16.0 16.0 462.3 56.08 55.27 58.34 0.2304
125 16 145 23.7 169 26 7 2.67 2.67 16.9 16.9 585.4 74.88 73.22 81.50 0.2310
160 6 186 10.3 196 18 1 3.63 3.63 18.1 18.1 591.8 69.92 68.89 72.40 0.1800
160 16 186 30.3 216 26 7 3.02 2.35 19.1 19.1 749.4 94.94 92.82 103.11 0.1805
200 6 232 12.9 245 18 1 4.05 4.05 20.3 20.3 739.8 87.40 88.11 90.50 0.1444
200 16 232 37.8 270 26 7 3.37 2.62 21.4 21.4 936.7 118.67 116.02 128.89 0.1444
250 10 290 28.5 319 22 7 4.10 2.28 23.2 23.2 1023.2 124.02 122.02 131.72 0.1154
250 16 290 47.3 338 26 7 3.77 2.93 23.9 23.9 1170.9 145.43 142.12 158.21 0.1155
315 7 366 25.3 391 45 7 3.22 2.15 25.7 25.7 1207.9 148.56 146.78 155.64 0.0917
315 16 366 59.6 426 26 7 4.23 3.29 26.8 26.8 1475.3 180.86 174.9 197.55 0.0917
400 7 465 32.1 197 45 7 3.63 2.42 29.0 29.0 1533.9 183.03 180.78 191.71 0.0722
400 13 465 60.2 525 54 7 3.31 3.31 29.8 29.8 1745.9 217.32 211.29 234.19 0.0723
450 7 523 36.1 559 45 7 3.85 2.56 30.8 30.8 1725.6 205.91 203.33 215.67 0.0642
450 13 523 67.8 591 54 7 3.51 3.51 31.6 31.6 1974.2 239.26 232.48 255.52 0.0643
500 7 581 40.2 621 45 7 4.05 2.7 32.4 32.4 1917.3 228.79 225.98 239.63 0.0578
500 13 581 75.3 656 54 7 3.7 3.7 33.3 33.3 2193.6 265.84 258.31 283.91 0.0578
560 7 651 45.0 696 45 7 4.29 2.86 34.3 34.3 2147.4 256.24 253.09 268.39 0.0516
560 13 651 82.4 733 54 19 3.92 2.35 35.3 35.3 2444.0 298.92 293.15 321.17 0.0516
630 4 732 31.6 764 72 7 3.6 2.4 36.0 36.0 2269.4 266.64 264.42 275.18 0.0459
630 13 732 92.7 825 54 19 4.15 2.49 37.4 37.4 2749.5 336.64 329.79 361.32 0.0459
710 4 825 35.6 861 72 7 3.82 2.55 38.2 38.2 2557.6 300.5 298.00 310.12 0.0407
710 13 825 104.0 929 54 19 4.41 2.65 39.7 39.7 3089.6 378.98 371.67 407.20 0.0407
800 4 930 40.2 970 72 7 4.05 2.70 40.5 40.5 2881.8 338.59 355.78 349.43 0.0361
800 8 930 77.5 1007 84 7 3.75 3.75 41.3 41.3 3175.1 378.01 370.26 396.60 0.0362
900 4 1046 45.2 1091 72 7 4.30 2.87 43.0 43.0 3242.0 380.91 377.75 361.32 0.0321
900 8 1046 87.1 1133 84 7 3.98 3.98 43.8 43.8 3572.0 425.26 416.54 446.17 0.0322
1000 8 1162 94.6 1257 84 19 4.2 2.52 46.2 46.2 3954.1 473.86 467.24 499.40 0.0289
1120 8 1301 106.0 1407 84 19 4.44 2.66 48.9 48.9 4429.0 530.72 523.30 559.33 0.0258

鋼芯鋁鎂硅稀土合金絞線(AACSR) ASTM-B711

總截面(mm2) 合金截面(mm2) 鋼絲截面(mm2) 合金根數 合金單絲直徑 鋼絲根數 鋼絲直徑 導線直徑 單位長度質量(kg/km) 額定抗拉強度(daN) 20℃時直流電阻(Ω/km)
163 140 23 26 2.62 7 2.04 16.6 560 7500 0.240
173 140 33 30 2.44 7 2.44 17.1 650 8740 0.240
186 160 26 26 2.80 7 2.18 17.7 645 8560 0.210
198 160 38 30 2.61 7 2.61 18.3 740 10600 0.210
209 180 29 26 2.97 7 2.31 18.8 725 9510 0.187
222 180 42 30 2.76 7 2.76 19.3 825 11200 0.187
232 200 32 26 3.13 7 2.43 19.8 800 10600 0.168
247 200 47 30 2.91 7 2.91 20.4 920 12400 0.168
260 224 36 26 3.31 7 2.57 21.0 900 11800 0.150
276 224 52 30 3.08 7 3.08 21.6 1025 13900 0.150
291 250 41 26 3.50 7 2.72 22.2 1010 12900 0.135
308 250 58 30 3.26 7 3.26 22.8 1145 15600 0.135
326 280 46 26 3.70 7 2.88 23.4 1140 1400 0.120
345 280 65 30 3.45 7 3.45 24.2 1280 17100 0.120
367 315 52 26 3.93 7 3.06 24.9 1276 16300 0.107
387 315 72 30 3.66 19 2.20 25.6 1433 19000 0.107
413 355 58 26 4.17 7 3.24 26.4 1433 18300 0.0950
436 355 81 30 3.88 19 2.33 27.2 1614 21000 0.0950
465 400 65 26 4.43 7 3.45 28.1 1612 20700 0.0842
491 400 91 30 4.12 19 2.47 28.8 1816 23700 0.0842
509 450 59 54 3.26 1 1.98 29.5 1703 21500 0.0748
563 500 63 54 3.43 19 2.06 30.9 1873 22900 0.0673
631 560 71 54 3.63 19 2.18 32.7 2101 25700 0.06010
710 630 80 54 3.85 19 2.31 34.6 2365 28600 0.0534
800 710 90 54 4.09 19 2.45 36.8 2665 32200 0.0474
901 800 101 54 4.43 19 2.60 39.0 3000 36300 0.0420
973 900 73 84 3.69 19 2.21 40.6 3062 35500 0.0374
1081 1000 81 84 3.89 19 2.33 42.8 3395 39100 0.0337
1211 1120 91 84 4.12 19 2.47 45.3 3803 43900 0.0300
1352 1250 102 84 4.35 19 2.61 47.8 4250 49000 0.0270
