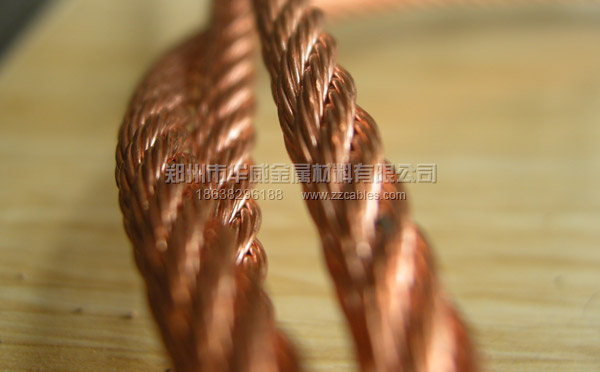

銅合金軟絞線（軟銅）
產品類別：電氣化鐵路接觸網產品
產品名稱：銅合金軟絞線（軟銅）
點擊次數：
摘要：
銅合金軟絞線：鎂銅合金軟絞線，鎂銅吊鉉線。銅合金軟絞線全部采用絞合工藝，全部有200型高速管絞絞合，有7股和19股兩種合金軟銅絞線結構形式，可生產10平方300平方的合金軟銅絞線
產品名稱：銅合金軟絞線（軟銅）
點擊次數：
摘要：
銅合金軟絞線：鎂銅合金軟絞線，鎂銅吊鉉線。銅合金軟絞線全部采用絞合工藝，全部有200型高速管絞絞合，有7股和19股兩種合金軟銅絞線結構形式，可生產10平方300平方的合金軟銅絞線
銅合金軟絞線（軟銅）的參數和性能：
銅合金軟絞線標準：
軟銅絞線參照DIN43138-1980
| 標準截面 | 計算截面 | 單絲根數 | 直徑 | 重量 | 抗拉強度 | 持續載流量 | |
| 單絲 | 絞線 | ||||||
| mm2 | mm2 | mm | mm | kg/km | N/mm2 | A | |
| 16 | 16.3 | 49 | 0.50 | 5.9 | 152 | <300 | 155 |
| 25 | 26.1 | 133 | 0.60 | 7.5 | 246 | <300 | 205 |
| 35 | 37.6 | 133 | 0.70 | 9.0 | 353 | <300 | 255 |
| 50 | 51.2 | 133 | 0.70 | 10.5 | 482 | <300 | 310 |
| 70 | 72.7 | 189 | 0.70 | 13.0 | 685 | <300 | 370 |
| 95 | 99.7 | 259 | 0.70 | 14.7 | 935 | <300 | 460 |
| 120 | 118.5 | 336 | 0.67 | 16.4 | 1120 | <300 | 535 |
| 150 | 150.9 | 392 | 0.70 | 18.3 | 1420 | <300 | 625 |
| 185 | 185.1 | 525 | 0.67 | 20.4 | 1745 | <300 | 720 |
| 210 | 209.8 | 595 | 0.67 | 21.5 | 1980 | <300 | 780 |
| 240 | 245.2 | 637 | 0.70 | 23.1 | 2320 | <300 | 850 |
| 300 | 296.6 | 637 | 0.77 | 25.4 | 2800 | <300 | 970 |
注：銅合金軟絞線（軟銅）外層鉸線方向必須為右向（z向）。
持續載流量條件為：頻率60Hz，風速1m/s，環境溫度40°C(德國），導體終溫度為80℃。
其它設計：可按要求設計國際標準或滿足客戶特殊要求的產品。
