軟銅絞線
產品名稱：軟銅絞線
點擊次數：
摘要：
由細銅絲絞合成的銅絞線叫軟銅絞線(TJR)。軟銅絞線易折彎,導電率高,載流量大,可用做電連接線，可代替銅母線使用。軟銅絞線截面可達800mm2，結構有7股19股27股37股61股等。
軟銅絞線的參數和性能：
軟銅絞線采用多根較細的銅絲，用高速籠絞機退扭絞合，經過一次絞合或者多次復絞形成，股線結構有7股，12股，19股等，復絞結構有7股，19股，27股，37股，61股等，截面可達1000mm2。
軟銅絞線的優點：
軟銅絞線具有優良的耐折彎性，不斷股，不散股，日常使用或者工程施工簡單方便。軟銅絞線性能優于鋁絞線，導電率特別高，又有韌性。柔軟有彈性，可以彎曲?？捎糜陔姎庋b置，開關電器，電爐及蓄電池作連接線用等，沒有鍍層，屬于非絕緣線，即裸銅線
合格的軟銅絞線圓整順直結構緊密，不散股，方便各種壓接和擠塑加工。通常情況下單絲越細，終成型的軟銅絞線越軟。
軟銅絞線常用做電連接線，在國標中用“TJR”來表示，比如型號25平方的軟銅絞線表示為“TJR25”，95平方的表示為“TJR95”。軟銅絞線常用的型號還有“TJR4”、“TJR6”、“TJR8”、“TJR10”、“TJR25”、“TJR35”、“TJR95”、“TJR120”等。需要軟銅絞線報價，標準，每米重量，價格，電流，導電率，規格，定額等信息，聯系華威您將會得到一個滿意的答案。

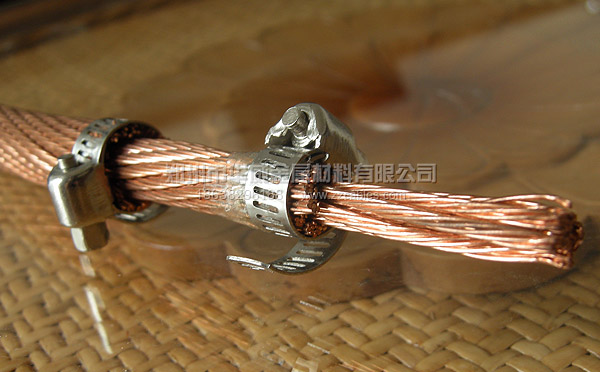

軟銅絞線
華威金屬材料有限公司是一個有20年生產經驗的生產廠家。生產的軟銅絞線單絲是采用99.99%高純無氧紫銅桿經過拉絲機多次拉絲，具有阻抗小，電阻率小，正體性好等優點，實際應用中電流分布均勻，載流量大，耐折彎。
銅絞線在生產過程中經過退火處理，韌性好，耐折彎，產品完全符合GB/T 12970.1-2009的要求和歐盟CE標準，質量可靠，使用安全。采用鐵木盤具包裝，可以程度的減少運輸過程中對裸銅絞線的傷害。
軟銅絞線由于易折彎，載流量大等特性，是電氣裝備及電子電器或元件接線用的軟連接線，也可替代銅母線使用，與硬銅絞線有明顯的區別。

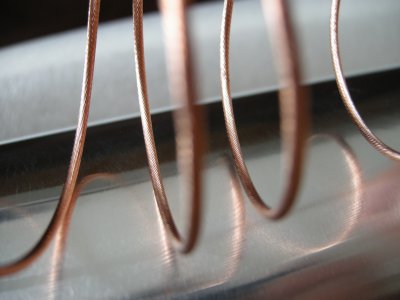

軟銅絞線
在鐵路接觸網工程中作為電連接線使用常用的型號有TJR-35mm2、TJR-95mm2 和TJR-120mm2等幾種規格。
軟銅絞線外層的絞向應為右向。除非供需雙方另有協議，相鄰層的絞向應相反，絞合應緊密整齊，不應有斷股和缺股。
軟銅絞線的技術標準：
節徑比要求：
任一絞層的節徑比，應不大于相鄰內層的節徑比。
接頭
復絞線中的股線可整股釬焊或熔焊，但任何兩個接頭間的距離，應不小于1m，且應不影響絞線的外徑和柔軟性。
伸長率
絞后單線的平均伸長率應大于GB/T3953-2009、GB/T4910--2009所規定的絞前單線的伸長率減去5且少應大于5
絞后任一單線的小伸長率應大于GB/T3953-2009、GB/T4910--2009所規定的絞前單線的伸長率減去15且少應大于5
軟銅絞線采用的標準下載：
GB/T 12970.1-2009共有4部分，其中第三部分是軟銅天線，第四部分是銅電刷線，與軟銅絞線無關，這里不提供下載查看
軟銅絞線的型號有：
TJR1-1型軟銅絞線，截面積0.10-1000mm2，用于移動或半移動式電器設備（如開關,電熱器等）連接線。
TJR2-2型軟銅絞線，截面積2.5-63mm2，用于無線電設備內部連接線
TJR3-3型軟銅絞線，截面積0.025-500mm2，用于要求較柔軟的電氣設備引出線接地線。
TJRX1-1型鍍錫軟銅絞線，截面積0.1-2.5mm2
TJRX2-2型鍍錫軟銅墻鐵壁絞線，截面積2.5-63mm2
TJRX3-3型鍍錫軟銅絞線，截面積0.025-500mm2
TJRX代表的是鍍錫軟銅絞線
軟銅絞線的詳細參數表格，摘取自GB/T 12970.1-2009：
| 標稱截面mm2 | 計算截面mm2 | 結構 | 計算外徑mm | 20℃直流電阻,Ω/ km不大于 | 計算重量Kg/km | |
| 單線總數 | 股數×根數/單線標稱直徑/mm | TJR 1 | ||||
| 0.1 | 0.102 | 9 | 9/0.12 | 0.44 | 176 | 0.94 |
| 0.12 | 0.124 | 7 | 7/0.15 | 0.45 | 145 | 1.15 |
| 0.16 | 0.159 | 9 | 9/0.15 | 0.56 | 113 | 1.47 |
| 0.2 | 0.194 | 11 | 11/0.15 | 0.60 | 92.9 | 1.80 |
| 0.25 | 0.247 | 14 | 14/0.15 | 0.68 | 72.9 | 2.29 |
| 0.3 | 0.300 | 17 | 17/0.15 | 0.74 | 60.3 | 2.80 |
| 0.4 | 0.408 | 13 | 13/0.20 | 0.86 | 44.2 | 3.79 |
| 0.5 | 0.503 | 16 | 16/0.20 | 0.96 | 36.0 | 4.70 |
| 0.63 | 0.628 | 20 | 20/0.20 | 1.05 | 28.8 | 5.86 |
| 0.75 | 0.754 | 24 | 24/0.20 | 1.14 | 24.0 | 7.04 |
| 1.00 | 1.01 | 32 | 32/0.20 | 1.30 | 17.9 | 9.43 |
| 1.60 | 1.57 | 32 | 32/0.25 | 1.63 | 11.5 | 14.7 |
| 2.00 | 1.96 | 40 | 40/0.25 | 1.82 | 9.24 | 18.3 |
| 2.5 | 2.41 | 49 | 7×7/0.25 | 2.25 | 7.58 | 22.7 |
| 4.0 | 3.94 | 49 | 7×7/0.32 | 2.88 | 4.64 | 37.1 |
| 6.3 | 6.16 | 49 | 7×7/0.40 | 3.60 | 2.97 | 58.0 |
| 10 | 10.01 | 49 | 7×7/0.51 | 4.59 | 1.83 | 94.3 |
| 16 | 15.84 | 84 | 7×12/0.49 | 6.14 | 1.16 | 150 |
| 25 | 25.08 | 133 | 19×7/0.49 | 7.35 | 0.736 | 239 |
| 35 | 35.14 | 133 | 19×7/0.58 | 8.70 | 0.525 | 334 |
| 40 | 40.15 | 133 | 19×7/0.62 | 9.30 | 0.459 | 382 |
| 50 | 48.30 | 133 | 19×7/0.68 | 10.20 | 0.382 | 459 |
| 63 | 62.72 | 189 | 27×7/0.65 | 12.00 | 0.294 | 597 |
| 80 | 78.20 | 259 | 37×7/0.62 | 13.02 | 0.236 | 744 |
| 95 | 94.06 | 259 | 37×7/0.68 | 14.28 | 0.196 | 895 |
| 100 | 99.68 | 259 | 37×7/0.70 | 14.70 | 0.185 | 948 |
| 120 | 117.67 | 324 | 27×12/0.68 | 17.39 | 0.157 | 1119 |
| 125 | 124.69 | 324 | 27×12/0.70 | 17.90 | 0.148 | 1186 |
| 160 | 162.86 | 324 | 27×12/0.80 | 20.20 | 0.113 | 1549 |
| 185 | 183.85 | 324 | 27×12/0.85 | 21.74 | 0.100 | 1749 |
| 200 | 196.15 | 444 | 37×12/0.75 | 21.80 | 0.094 | 1866 |
| 250 | 251.95 | 444 | 37×12/0.85 | 24.72 | 0.0732 | 2397 |
| 315 | 310.58 | 703 | 37×19/0.75 | 26.25 | 0.0594 | 2954 |
| 400 | 398.92 | 703 | 37×19/0.85 | 29.75 | 0.0462 | 3795 |
| 500 | 498.30 | 703 | 37×19/0.95 | 33.25 | 0.037 | 4740 |
| 630 | 627.1 | 1159 | 61×19/0.83 | 37.35 | 0.0294 | 5965 |
| 800 | 804.3 | 1159 | 61×19/0.94 | 42.30 | 0.0229 | 7651 |
| 1000 | 1003.6 | 1159 | 61×19/1.05 | 47.25 | 0.0184 | 9547 |
軟銅絞線相關文檔推薦：
軟銅絞線和硬銅絞線同屬于裸銅絞線，但是用途不同，性能不同，這里有《怎樣區分硬銅絞線和軟銅絞線》的方法，僅供參考
一般家用的軟銅絞線都是絕緣線，在裸軟銅絞線的外層包裹了一層紅黃綠藍等顏色的絕緣皮，可避免觸電對人體造成傷害。
