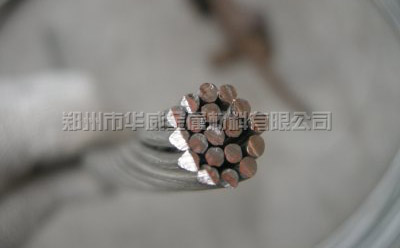

鍍錫銅絞線
產品類別：銅絞線
產品名稱：鍍錫銅絞線
點擊次數：
摘要：
鍍錫銅絞線用TJX或TJRX表示。是在裸銅絞線的單絲表層均勻的鍍上一層錫，用于保護里面的銅不生銹，起到耐腐蝕，易焊接，抗氧化的作用。鍍錫銅絞線也分軟硬兩種，分別叫做鍍錫硬銅絞線和鍍錫軟銅絞線。銅絞線鍍錫之后不影響絞線的導電率，抗拉強度等。
產品名稱：鍍錫銅絞線
點擊次數：
摘要：
鍍錫銅絞線用TJX或TJRX表示。是在裸銅絞線的單絲表層均勻的鍍上一層錫，用于保護里面的銅不生銹，起到耐腐蝕，易焊接，抗氧化的作用。鍍錫銅絞線也分軟硬兩種，分別叫做鍍錫硬銅絞線和鍍錫軟銅絞線。銅絞線鍍錫之后不影響絞線的導電率，抗拉強度等。
鍍錫銅絞線的參數和性能：
鍍錫銅絞線(硬及中硬)采用電解鍍錫工藝生產的無氧銅桿為原料，采用多股同時拉絲并連續退火，鍍層表面光滑連續，沒有影響產品性能的任何缺陷。
鍍錫銅絲/鍍錫圓銅線的檢驗標準：
鍍錫層應是連續的。經多硫化鈉溶液試驗后的試樣表面應不變黑，或經過硫酸銨溶液試驗后，試驗溶液的色澤不深于標準比色溶液的色澤
鍍錫銅絞線的表示方法：
按照國標要求，鍍錫硬銅絞線用“TJX”表示，鍍錫軟銅絞線用“TJRX”表示。比如35平方的鍍錫硬銅絞線表示為“TJX35”，50平方的鍍錫軟銅絞線表示為“TJRX50”。

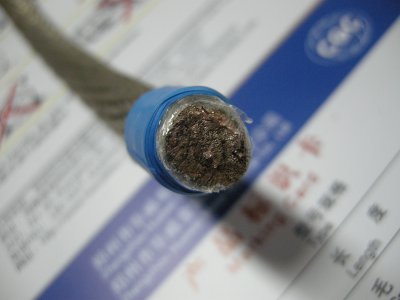

鍍錫軟銅絞線
鍍錫銅絞線優點：
- 鍍錫銅導體有鍍錫層保護，耐腐蝕，耐熱，焊著性佳
- 外徑不超差，高導電，性能符合多個標準
使用連拉連退工藝生產的鍍錫唐教學多股絞合不跳絲、不散股，產品外觀均勻、光澤美觀，并具有耐蝕、耐熱及焊著性特佳等工業特性，導體緊壓嚴密，線束外徑不超差，高導電性能等，鍍錫銅絞線的各項性能均能達到DIN40500（德國工業標準）和ASTMB33（美國材料試驗協會）的要求。
華威金屬生產的鍍錫銅絞線可以保證其錫層的連續性、附著性、厚度的統一性以及線的光亮度，線徑、鍍錫厚度、軟硬度等，均可依客戶之要求來指定
鍍錫銅絞線作為優良的銅導體，也和普通裸銅絞線一樣，分為鍍錫軟銅絞線和鍍錫硬銅絞線兩種，主要區別是在銅絲的外層電鍍了一層錫層，起到耐腐蝕，抗氧化的作用。
銅導體鍍錫 的作用是防止氧化、易于焊接、提高系統的相對可靠性，主要用在潮濕、需要焊接的信號線纜以及某些需要硫化的橡膠電纜中。 一般電力電纜、控制電纜并不需要導體鍍錫。
但是銅導體鍍錫的缺點是除了會增大成本外，也會增大導體的表面電阻，在集膚效應非常明顯的高頻電纜上限制使用。

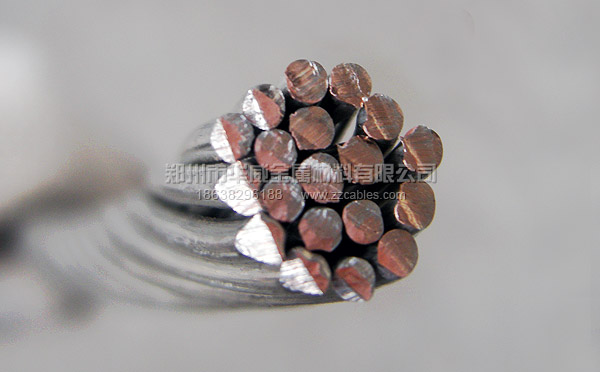

鍍錫硬銅絞線
鍍錫硬銅線采用的是TB/T 3111-2005的技術標準
應用范圍
- 海底電纜,核電電纜
- 汽車電子線導體
- 防雷接地水平地網
鍍錫銅絞線的型號
| 型號 | 名稱 |
| TXR | 鍍錫軟圓銅線 |
| TXRH | 可焊鍍錫軟圓銅線 |
鍍錫圓銅線規格
| 型號 | 規格范圍/mm |
| TXR | 0.05 - 4.00 |
| TXRH | 0.20 - 1.20 |
| 注：其他規格由供需雙方協議決定。 | |
鍍錫圓銅線標稱直徑及偏差
單位為毫米
| 標稱直徑d | 偏 差 |
| 0.050＜d≤0.125 | +0.006 -0.003 |
| 0.125＜d≤0.400 | +0.010 -0.004 |
| 0.400＜d≤4.00 | +2%d -1%d |
鍍錫圓銅線伸長率
| 標稱直徑 | 伸長率(小值)/% |
| 0.05＜d≤0.09 | 6 |
| 0.09＜d≤0.25 | 12 |
| 0.25＜d≤0.50 | 15 |
| 0.50＜d≤2.00 | 20 |
| 2*00＜d≤4.00 | 25 |
鍍錫圓銅線電阻率
| 標稱直徑d/mm | 電阻率P20(值)/(Ω • mm²/m> | |
| TXR | TXRH | |
| 0.05＜d≤0.09 | 0.018 51 | 0.018 51 |
| 0.09＜d≤0.25 | 0.018 02 | 0.018 31 |
| 0.25＜d≤0.50 | 0.017 70 | 0.017 93 |
| 0.50＜d≤4.00 | 0.017 60 | 0.017 75 |
TB/T 3111-2005技術參數
| 型號 | 載面積mm2 | 計算外徑mm | 結構 | 單絲直徑mm | 單絲 | 絞線(計算值) | ||
| 標稱 | 計算 | 伸長率％不小于 | 20℃直流電阻不小于Ω/km | 單位質量kg/km | ||||
| JTX | 16 | 5.10 | 1×7 | 1.70 | 1.14 | 143 | ||
| JTX | 25 | 6.36 | 1×7 | 2.12 | 0.733 | 222 | ||
| JTX | 35 | 7.50 | 1×7 | 2.50 | 0.527 | 309 | ||
| JTX | 50 | 9.00 | 1×7 | 3.00 | 0.366 | 445 | ||
| JTX | 70 | 65.81 | 10.5 | 1×19 | 2.10 | 0.7 | 0.275 | 599 |
| JTX | 95 | 93.27 | 12.5 | 1×19 | 2.50 | 0.8 | 0.194 | 849 |
| JTX | 120 | 116.99 | 14 | 1×19 | 2.80 | 0.9 | 0.155 | 1065 |
| JTX | 120 | 119.69 | 14.21 | 1×37 | 2.03 | 0.9 | 0.150 | 1092 |
| JTX | 150 | 148.07 | 15.8 | 1×19 | 3.15 | 1.0 | 0.122 | 1347 |
| JTX | 150 | 147.11 | 15.8 | 1×37 | 2.25 | 0.8 | 0.123 | 1342 |
| JTX | 185 | 17.50 | 1×37 | 2.50 | 0.0995 | 1650 | ||
| JTX | 240 | 19.95 | 1×37 | 2.85 | 0.0766 | 2145 | ||
| JTX | 300 | 22.05 | 1×37 | 3.15 | 0.0627 | 2620 | ||
| JTX | 400 | 19.95 | 1×61 | 2.85 | 0.0465 | 3510 | ||
鍍錫硬銅絞線參考的標準下載：
