擴徑導線
產品名稱：擴徑導線
點擊次數：
摘要：

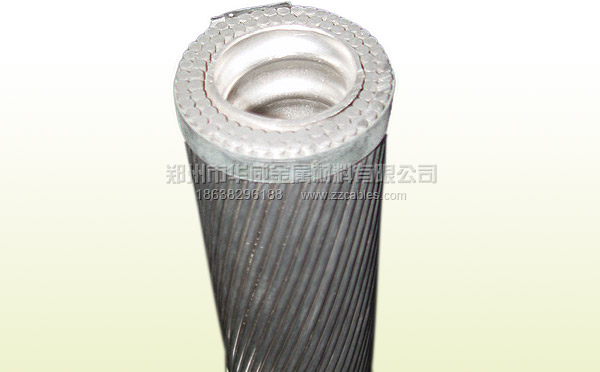

擴徑導線：鍍鋅支撐擴徑導線。該產品已占據國內的部分市場，參與國家220千伏和500千伏的輸電工程。我公司的擴徑導線榮獲鄭州市科技進步三等獎，鋁管支撐擴徑導線獲上海市科技成果二等獎
擴徑導線的參數和性能：
擴徑導線
擴徑導線標準
本產品按照企業Q/SX112-2003標準生產。
擴徑導線名稱、型號及適用范圍
| 名稱 | 型號 | 適用范圍 |
| 擴徑導線 | LGKK | 適于200～500kV電站軟母線。 |
| 新型軟母線 | LGJK |
擴徑導線結構示意圖

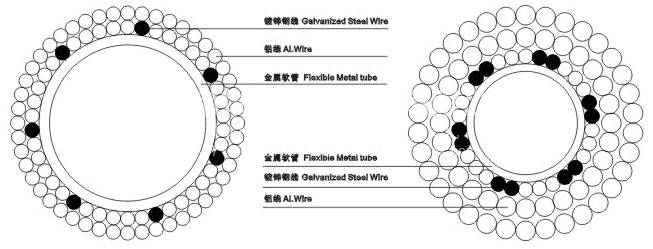

LGKK型擴徑導線橫截面圖(圖一)

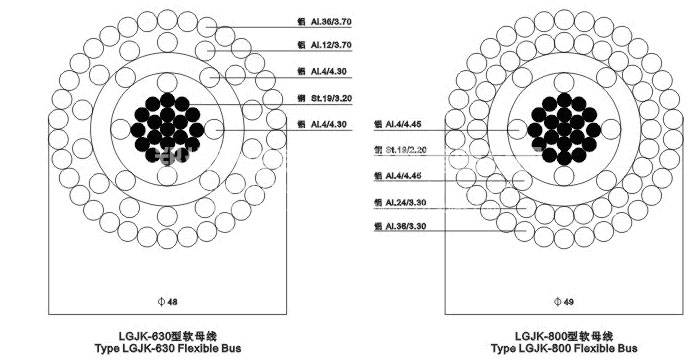

LGJK型擴徑導線橫截面圖(圖二)
擴徑導線結構及主要技術參數
LGKK型擴徑導線
| 型號、規格 | LGKK-587 | LGKK-900 | LGKK-1400 | ||
| 導線外徑 (mm) | 51 | 49 | 57 | ||
| 計算截面積 (mm2) |
鋁 | 585.7 | 906.4 | 1387.8 | |
| 鋼 | 49.5 | 84.83 | 105.0 | ||
| 總計 | 636.2 | 991.23 | 1493.8 | ||
| 導線結構根數/直徑 (mm) |
支撐金屬軟管外徑 | 39.0 | 27.0 | 27.0 | |
| 內層 | 鋁 | 35/3.0 | 18/3.0 | 15/3.0 | |
| 鋼 | 7/3.0 | 12/3.0 | 15/3.0 | ||
| 次內層，鋁 | 48/3.0 | 28/4.0 | 28/4.0 | ||
| 次外層，鋁 | - | 3/4.0 | 34/4.0 | ||
| 外層，鋁 | - | - | 40/4.0 | ||
| 計算總拉斷力(kN) 彈性系數(kN/mm2) 線膨脹系數(10-6/℃) 20℃直流電阻(Ω/km) 70℃載流量 (A) 單位重量 (kg/km) |
137 | 205 | 289 | ||
| 71.54 | 58.7 | 58.02 | |||
| 20.6 | 20.4 | 20.8 | |||
| 0.0514 | 0.03317 | 0.02163 | |||
| 750 | 120 | 1290 | |||
| 2711 | 3650 | 5159 | |||
LGJK型新型軟母線
| 型號、規格 | LGJK-630 | LGJK-800 | LGJK-1000 | LGJK-1250 | LGJK-1400 | ||
| 導線外徑 | 48 | 49 | 51 | 52 | 51 | ||
| 標稱截面積(mm2) | 630 | 800 | 1000 | 1250 | 1400 | ||
| 計算截面積(mm2) | 鋁 | 535.43 | 613.24 | 1001.40 | 1259.14 | 1399.6 | |
| 鋼 | 125.81 | 152.81 | 152.81 | 152.81 | 134.3 | ||
| 總計 | 788.24 | 966.23 | 1154.21 | 1411.95 | 1533.9 | ||
| 導線結構根數/直徑 (mm) |
銅絲 | 19/3.2 | 19/3.2 | 19/3.2 | 19/3.2 | 19/3.0 | |
| 內層，鋁(支撐層) | 4/4.55 | 4/4.50 | 4/4.35 | 4/4.60 | 13/4.5 | ||
| 次內層，鋁(支撐層) | 4/4.55 | 4/4.60 | 4/4.55 | 18/4.47 | 19/4.5 | ||
| 次外層，鋁 | 11/3.70 | 24/3.80 | 27/4.30 | 26/4.47 | 25/4.5 | ||
| 外層，鋁 | 36/3.70 | 36/3.80 | 33/4.30 | 32/4.47 | 31/4.5 | ||
| 計算總拉斷力(kN) 彈性系數(kN/mm2) 線膨脹系數(10-6/℃) 20℃直流電阻(Ω/km) 70℃載流量(A) 單位重量(kg/km) |
228 | 253 | 278 | 313 | 329 | ||
| 67.8 | 64.2 | 61.5 | 58.0 | 53.6 | |||
| 15.5 | 16.2 | 17.7 | 21.5 | 20.4 | |||
| 0.046433 | 0.036179 | 0.029314 | 0.023161 | 0.02133 | |||
| 815 | 904 | 1000 | 1147 | 1160 | |||
| 2994 | 3491 | 4013 | 4713 | 4962 | |||
擴徑導線產品使用特性
LGKK型擴徑導線的采用鍍鋅軟管涂"FZ903"防蝕脂后支撐擴徑，見圖一所示；而新型軟母線LGJK型則是鋼芯上用硬圓鋁線采用疏絞方式支撐擴徑，見圖二所示，兩者比較，LGJK有以下優點：
1、LGJK型系列導線中沒有金屬軟管，導線的原材料費用比LGKK型系列導線低。
2、LGJK型系列導線的使用壽命LGKK型系列導線長。因為LGJK型導線的使用壽命取決于鍍鋅鋼絲，而LGKK型導線的使用壽命取決于金屬軟管，鍍鋅金屬軟管壁薄，且耐腐性與導性中的鋁線、鋼線不匹配。
3、LGJK型導線的隱患比LGKK型導線少，有利于電站安全運行。電站用軟母線在使用時采用"T"型壓接易造成金屬軟管壓扁、壓破，嚴重時會造成導線積水。成為導線運行時的嚴重隱患；而LGJK型導線的鋼芯強度高，難于壓扁壓破，無此隱患。 4、LGJK型系列母線可適用于變電站中各級回路載流的需要，能增加電站設計的靈活性，尤其LGJK型大截面導線外徑較大，更適合海拔電站使用，而LGKK型導線則不具備上述優點。
5、LGJK型系列母線外層鋁線排布均勻緊密，具有良好的抗電干擾及減少電暈損失的優點；而LGKK型系列導線由于金屬軟管外徑偏差較大，必須導致導線結構不穩定或產生松股，凸線等現象,從而降低導線的電性能。
6、LGJK型系列軟母線的長期使用溫度為80℃。80℃時載流量可提高20%以上，因而產品經濟效益較好。
7、LGKK型導線在絞制生產時，因金屬軟管短，焊接次數多，因而軟管強度不高，且外徑偏差大，造成產品合格率低，制造時勞動強度大；而LGJK型系列軟母線在絞制時操作相對簡單，可保證產品質量的穩定性。
