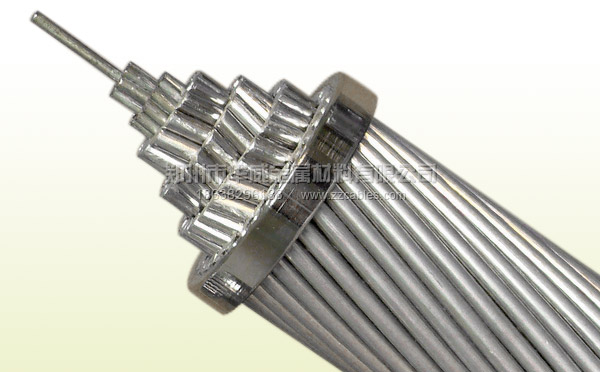

稀土鋼芯鋁絞線

產品類別：鋼芯鋁絞線
產品名稱：稀土鋼芯鋁絞線
點擊次數：
摘要：
稀土鋼芯鋁絞線是稀土鋼芯鋁架空導線。稀土鋼芯鋁絞線主要用于電力電網輸變電線路，目前已是電力系統解決沿海地區輸變電線路的主要選擇產品。

稀土鋼芯鋁絞線的參數和性能：

稀土鋼芯鋁絞線和鋼芯鋁絞線的區別

稀土鋼芯鋁絞線和鋼芯鋁絞線的區別在于稀土鋼芯鋁絞線的鋼芯中加入了稀土材料，使鋼芯耐大氣腐蝕強度明顯提高，鋼芯鋁絞線抗疲勞性能明顯提高，預計壽命提高1倍以上，而產品成本與普通鋼芯鋁絞線相比基本沒有變化

稀土鋼芯鋁絞線表示方法

稀土鋼芯鋁絞線采用的是GB 1179-1999的標準，產品用型號、規格及本標準編號表示。

標稱截面為鋁300mm²,鋼50 mm²的稀土鋼芯鋁絞線，表示為：
LGJX-300/50 GB 1179-1999

稀土鋼芯鋁絞線材料

鍍鋅鋼絲應符合GB3428—82《鋼芯鋁絞線用鍍鋅鋼絲》的規定。

稀土鋼芯鋁絞線結構

稀土鋼芯鋁絞線中鋁線和鋼絲的根數和標稱直徑應符合下表(規格)的規定。
任一絞層鋁線或鋼絲的節徑比應分別不大于其相鄰內層的節徑比。
相鄰層的絞向應相反，鋁絞外層為右向。

稀土鋼芯鋁絞線的規格

標稱截面鋁/鋼 mm²	結構根數/直徑 mm		計算截面mm²			外徑 mm	直流電阻不大于Ω/km	計算拉斷力 N	計算重量kg/km	交貨長度不小于 m
標稱截面鋁/鋼 mm²	鋁	鋼	鋁	鋼	總計	外徑 mm	直流電阻不大于Ω/km	計算拉斷力 N	計算重量kg/km	交貨長度不小于 m
10/2	6/1. 50	1/1.50	10.60	1.77	12.37	4.50	2.706	4120	42.9	3000
16/3	6/1.85	1/1.85	16.13	2.69	18.82	5.55	1.779	6130	65.2	3000
25/4	6/2.32	1/2.32	25.36	4.23	29.59	6.96	1.131	9290	102.6	3000
35/6	6/2.72	1/2.72	34.86	5.81	40.67	8.16	0.8230	12630	141.0	3000
50/8	6/3.20	1/3.20	48.25	8.04	56.29	9.60	0.5946	16870	195.1	2000
50/30	12/2.32	7/2.32	50.73	29.59	80.32	11.60	0.5692	42620	372.0	3000
70/10	6/3.80	1/3.80	68.05	11.34	79.39	11.40	0.4217	23390	275.2	2000
70/40	12/2.72	7/2.72	69.73	40.67	110.40	13.60	0.4141	58300	511.3	2000
95/15	26/2.15	7/1.67	94.39	15.33	109.72	13.61	0.3058	35000	380.8	2000
95/20	7/4.16	7/1.85	95.14	18.82	113.96	13.87	0.3019	37200	408.9	2000
95/55	12/3.20	7/3.20	96.51	56.30	152.81	16.00	0.2992	78110	707.7	2000
120/7	18/2.90	1/2.90	118.89	6.61	125.50	14.50	0.2422	27570	379.0	2000
120/20	26/2.38	7/1.85	115.67	18.82	134.49	15.07	0.2496	41000	466.8	2000
120/25	7/4.72	7/2.10	122.48	24.25	149.73	15.74	0.2345	47880	526.6	2000
120/70	12/3.60	7/3.60	122.15	71.25	193.40	18.00	0.2364	98370	895. 6	2000
150/8	18/3.20	1/3.20	144.76	8.04	152.80	16.00	0.1989	32860	461.4	2000
150/20	24/2.78	7/1.85	145.68	18.82	164.50	16.67	0.1980	46630	549.4	2000
150/25	26/2.70	7/2.10	148.86	24.25	173.11	17.10	0.1939	54110	601.0	2000
150/35	30/2.50	7/2.50	147.26	34.36	181.62	17.50	0.1962	65020	676.2	2000
185/10	18/3.60	1/3.60	183.22	10.18	193.40	18.00	0.1572	40880	584.0	2000
185/25	24/3.15	7/2.10	187.04	24.25	211.29	18.90	0.1542	59420	706.1	2000
185/30	26/2.98	7/2.32	181.34	29.59	210.93	18.88	0.1592	64320	732.6	2000
185/45	30/2.80	7/2.80	184.73	43.10	227.83	19.60	0.1564	80190	848.2	2000
210/10	18/3.80	1/3.80	204.14	11.34	215.48	19.00	0.1411	45140	650.7	2000
210/25	24/3.33	7/2.22	209.02	27.10	236.12	19.98	0.1380	65990	789.1	2000
210/35	26/3.22	7/2.50	211.73	34.36	246.09	20.38	0.1363	74250	853.9	2000
210/50	30/2.98	7/2.98	209.24	48.82	258.06	20.86	0.1381	90830	960.8	2000
240/30	24/3.60	7/2.40	244.29	31.67	275.96	21.60	0.1181	75620	922.2	2000
240/40	26/3.42	7/2.66	238.85	38.90	277.75	21.66	0.1209	83370	964.3	2000
240/55	30/3.20	7/3.20	241.27	56.30	297.57	22.40	0.1198	102100	1108	2000
300/15	42/3.00	7/1.67	296.88	15.33	312.21	23.01	0.09724	68060	939.8	2000
300/20	45/2.93	7/1.95	303.42	20.91	324.33	23.43	0.09520	75680	1002	2000
300/25	48/2.85	7/2.22	306.21	27.10	333.31	23.76	0.09433	83410	1058	2000
300/40	24/3.99	7/2.66	300.92	38.90	338.99	23.94	0.09614	92220	1133	2000
300/50	26/3.83	7/2.98	299.54	48.82	348.36	24.26	0.09636	103400	1210	2000
300/70	30/3.60	7/3.60	305.36	71.25	376.61	25.20	0.09463	128000	1402	2000
400/20	42/3.51	7/1.95	406.40	20.91	427.31	26.91	0.07104	88850	1286	1500
400/25	45/3.33	7/2.22	391.91	27.10	419.01	26.64	0.07370	95940	1295	1500
400/35	48/3.22	7/2.50	390.88	34.36	425.24	26.82	0.07389	103900	1349	1500
400/50	54/3.07	7/3.07	399.73	51.82	451.55	27.63	0. 07232	123400	1511	1500
400/65	26/4.42	7/3.44	398.94	65.06	464.00	28.00	0.07236	135200	1611	1500
400/95	30/4.16	19/2.50	407.75	93.27	501.02	29.14	0.07087	171300	1860	1500
500/35	45/3.75	7/2.50	497.01	34.36	531.37	30.00	0.05812	119500	1642	1500
500/45	48/3.60	7/2.80	488.58	43.10	531.68	30.00	0.05912	128100	1688	1500
500/65	54/3.44	7/3.44	501.88	65.06	566.94	30.96	0.05760	154000	1897	1500
630/45	45/4.20	7/2.80	623.45	43.10	666.55	33.60	0.04633	148700	2060	1200
630/55	48/4.12	7/3.20	639.92	56.30	696.22	34.32	0.04514	164400	2209	1200
630/80	54/3.87	19/2.32	635.19	80.32	715.51	34.82	0.04551	192900	2388	1200
800/55	45/4.80	7/3.20	814.30	56.30	870.60	38.40	0.03547	191500	2690	1000
800/70	48/4.63	7/3.60	808.15	71.25	879.40	38.58	0.03574	207000	2791	1000
800/100	54/4. 33	19/2. 60	795.17	100.88	896.05	38.98	0. 03635	241100	2991	1000

稀土鋼芯鋁絞線絞合節徑比

結構元件	絞層	節徑比
結構元件	絞層	小
鋼芯	6根層	13	28
鋼芯	12根層	12	24
鋁芯	內層	10	17
	鄰?fù)鈱?/td>	10	16
	夕卜層	10	14
